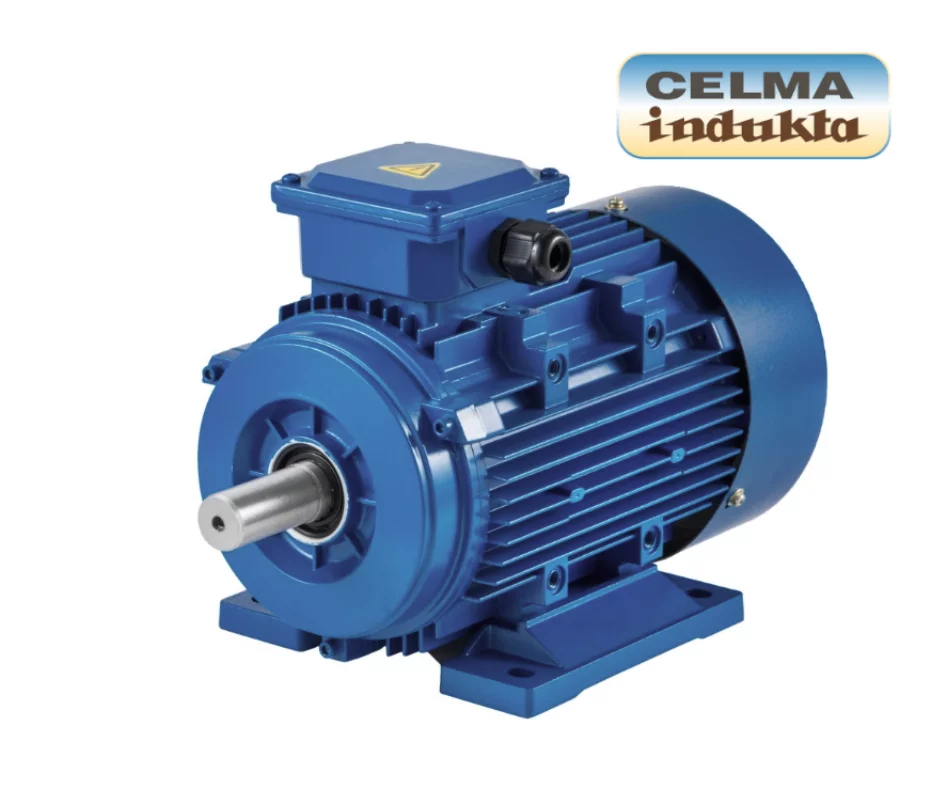

Silnik trójfazowy SG100L-4B 3,2kW 1425obr./min IE3 B3 400V
Model SG 100L‑4B to trójfazowy silnik elektryczny o mocy 3,2 kW i prędkości obrotowej ok. 1425 obr./min, przeznaczony do pracy ciągłej w wymagających warunkach przemysłowych. Wysoka sprawność energetyczna klasy IE3, solidna żeliwna konstrukcja oraz montaż w układzie B3 (łapy) czynią z niego idealny wybór do napędów o średnich obrotach – takich jak przenośniki, mieszadła, pompy czy wentylatory.
🛠️ Produkt polskiego producenta – Grupa Cantoni (Celma) – gwarancja jakości, dostępności części i serwisu.
| Index: | INDU-S01-026-198 |
| Producent: | Celma Indukta |
| Napięcie zasilania [V]: | 400 |
| Masa brutto [kg]: | 30 |
| Mocowanie silnika: | Łapowe ( IM B3 ) |
| Średnica wału [mm]: | 28 |
| Prędkość obrotowa [obr./min]: | 1450 – 1485 |
| Moc znamionowa [kW]: | 3,2 |
⚙️ Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Symbol | SG 100L‑4B |
| Moc znamionowa | 3,2 kW |
| Napięcie znamionowe | 400 V Δ / 690 V Y |
| Liczba biegunów | 4 |
| Prędkość obrotowa (50 Hz) | ~1425 obr./min |
| Prąd znamionowy (400 V) | ok. 7,0 A |
| Sprawność (IE3) | ~87,6 % |
| Cos φ | 0,81 |
| Moment obrotowy | ~21,5 Nm |
| Stopień ochrony | IP55 |
| Klasa izolacji | F (155 °C) |
| Chłodzenie | IC411 – obieg wymuszony |
| Montaż | IM B3 (łapy) |
| Średnica wału | Ø 28 mm |
| Długość czopa wału | 60 mm |
| Rozstaw mocowania w łapach (A×B) | 160 × 100 mm |
| Średnica otworów montażowych | Ø 10 mm |
| Masa silnika | ok. 30 kg |
🛠️ Budowa i wykonanie
Korpus: aluminiowy odlew (lekkie i dobrze odprowadzające ciepło)
Mocowanie (łapy): aluminium
Łożyska: typ 6206 C3
Malowanie: RAL 5010 (niebieski)
Skrzynka zaciskowa: 6-zaciskowa, obracalna
📌 Zastosowanie
Pompy, mieszadła, przenośniki taśmowe
Linie produkcyjne, maszyny technologiczne
Automatyka i przemysł ogólny
✅ Zgodność z normami
PN-EN 60034-1 / IEC 60034-1
PN-EN 60034-30-1 (klasa sprawności IE3)
CE
