Przecinarka do metalu taśmowa automatyczna PTE-S 350 FENES
PTE-S 350 to nowoczesna, w pełni automatyczna przecinarka taśmowa FENES, stworzona z myślą o precyzyjnym cięciu pełnych detali oraz profili stalowych. Dzięki solidnej konstrukcji, zaawansowanej hydraulice i sterowaniu CNC, maszyna idealnie sprawdza się w produkcji seryjnej, zapewniając powtarzalność, dokładność i bezpieczeństwo procesu cięcia.
| Index: | 2900-000-020-018 |
| Producent: | FENES |
| Zamykanie / otwieranie imadła: | hydrauliczne |
| Napinanie piły: | mechaniczno - hydrauliczne |
| Podnoszenie / opuszczenie ramienia piły: | hydrauliczne |
| Rodzaj cięcia: | proste i jednostronnie ukośne |
| Podawanie materiału: | automatyczne/ręczne |
| Wysokość imadła [mm]: | 280 |
| Maksymalne rozwarcie imadła [mm]: | 500 |
| Masa netto [kg]: | 1500 |
| Wymiary bez opakowania [wys. x szer. x dł.]: | 1600x1300x2750mm |
🔧 Najważniejsze cechy
✅ Sterowanie CNC – pełna kontrola nad całym cyklem cięcia (imadło, podawanie, programy)
✅ Hydrauliczna obsługa imadła i ramienia – szybka i wydajna praca
✅ Dwukolumnowa konstrukcja na prowadnicach liniowych – sztywność i stabilność
✅ Głowica z odlewu żeliwnego – minimalizacja wibracji i wysoka precyzja
✅ Obsługa głosowa – informuje o zakończeniu cięcia i błędach (oszczędność czasu)
✅ Wyłączniki bezpieczeństwa – krańcowe, awaryjne („grzybek”), mikroprzełączniki
✅ Automatyczne imadło z rolkami napędowymi i enkoderem – precyzyjne podawanie
✅ Manometr do naprężania taśmy – dokładne i powtarzalne napięcie tnące
✅ Zintegrowany przenośnik wiórów – sprawne usuwanie odpadów i czysta praca
📐 Zakresy cięcia
| Kąt cięcia | Okrąg (Ø) | Kwadrat (□) | Prostokąt (▭) |
|---|---|---|---|
| 90° | Ø 350 mm | 330 × 330 mm | 330 × 480 mm |
| 45° | Ø 310 mm | 270 × 270 mm | 280 × 260 mm |
⚙️ Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | FENES PTE-S 350 |
| Rodzaj cięcia | Proste i skośne jednostronne (do 60°) |
| Zamykanie / otwieranie imadła | Hydrauliczne |

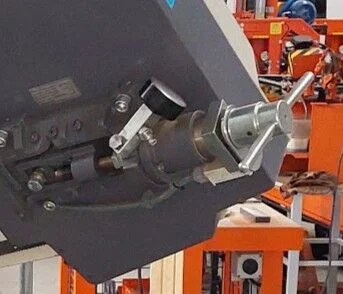

| Napinanie taśmy | Hydrauliczno-mechaniczne (z manometrem) |
| Podnoszenie ramienia | Hydrauliczne |
| Podawanie materiału | Automatyczne / manualne |
| Wysokość imadła | 280 mm |
| Maks. rozwarcie imadła | 500 mm |
| Minimalne zamknięcie imadła | 0 mm |
| Wymiary taśmy tnącej | 4860 × 34 × 1,1 mm |
| Silnik główny | 3,0 kW |
| Silnik pompki chłodziwa | 0,12 kW |
| Prędkość skrawania | 20 – 100 m/min (falownik) |
| Wymiary maszyny (W × S × D) | 1600 × 1300 × 2750 mm |
| Waga | 1500 kg |
🧰 Wyposażenie standardowe
✔ Sterowanie CNC z zapisem do 8 programów cięcia

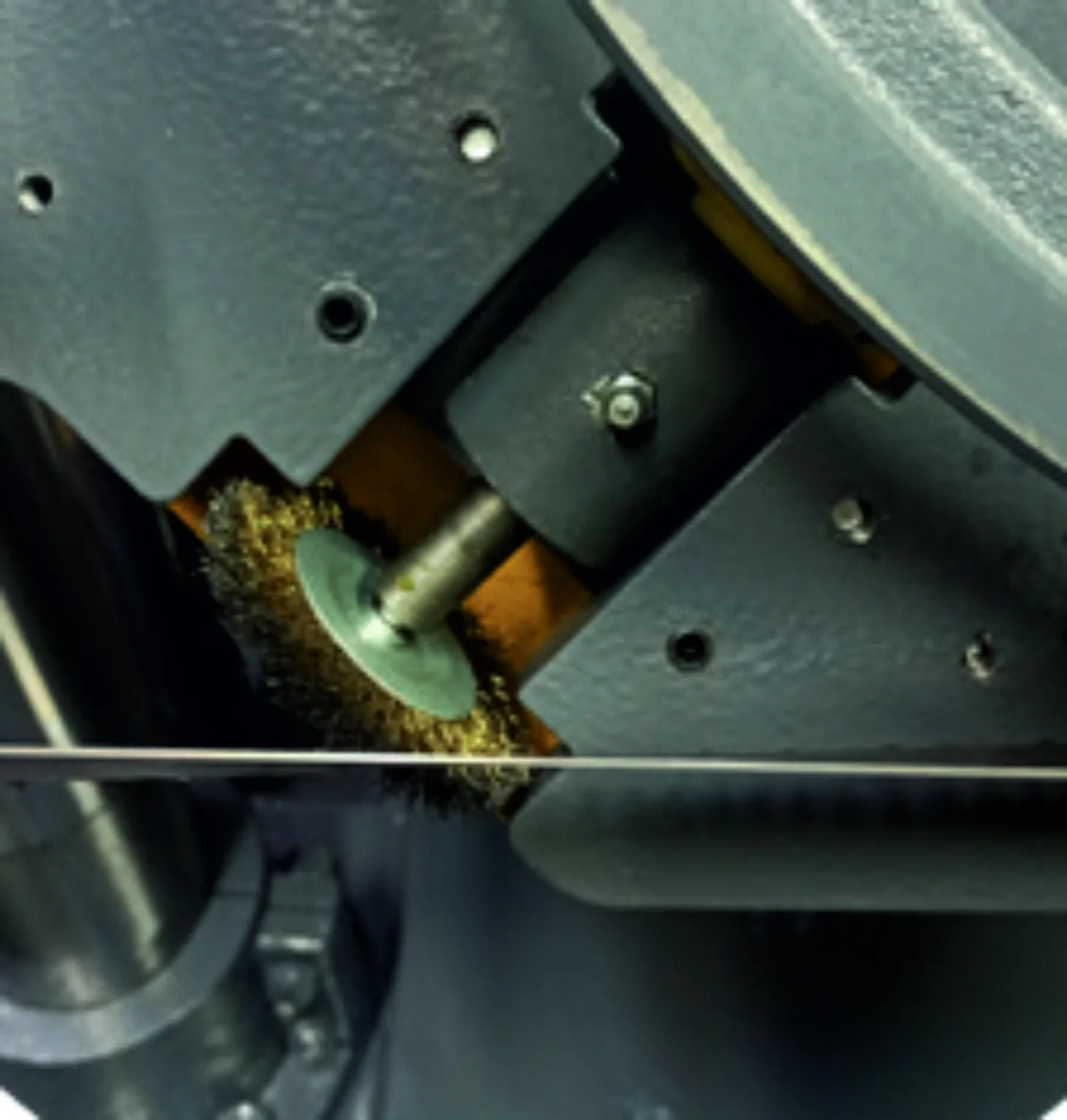

✔ Szczotki czyszczące taśmę z wiórów

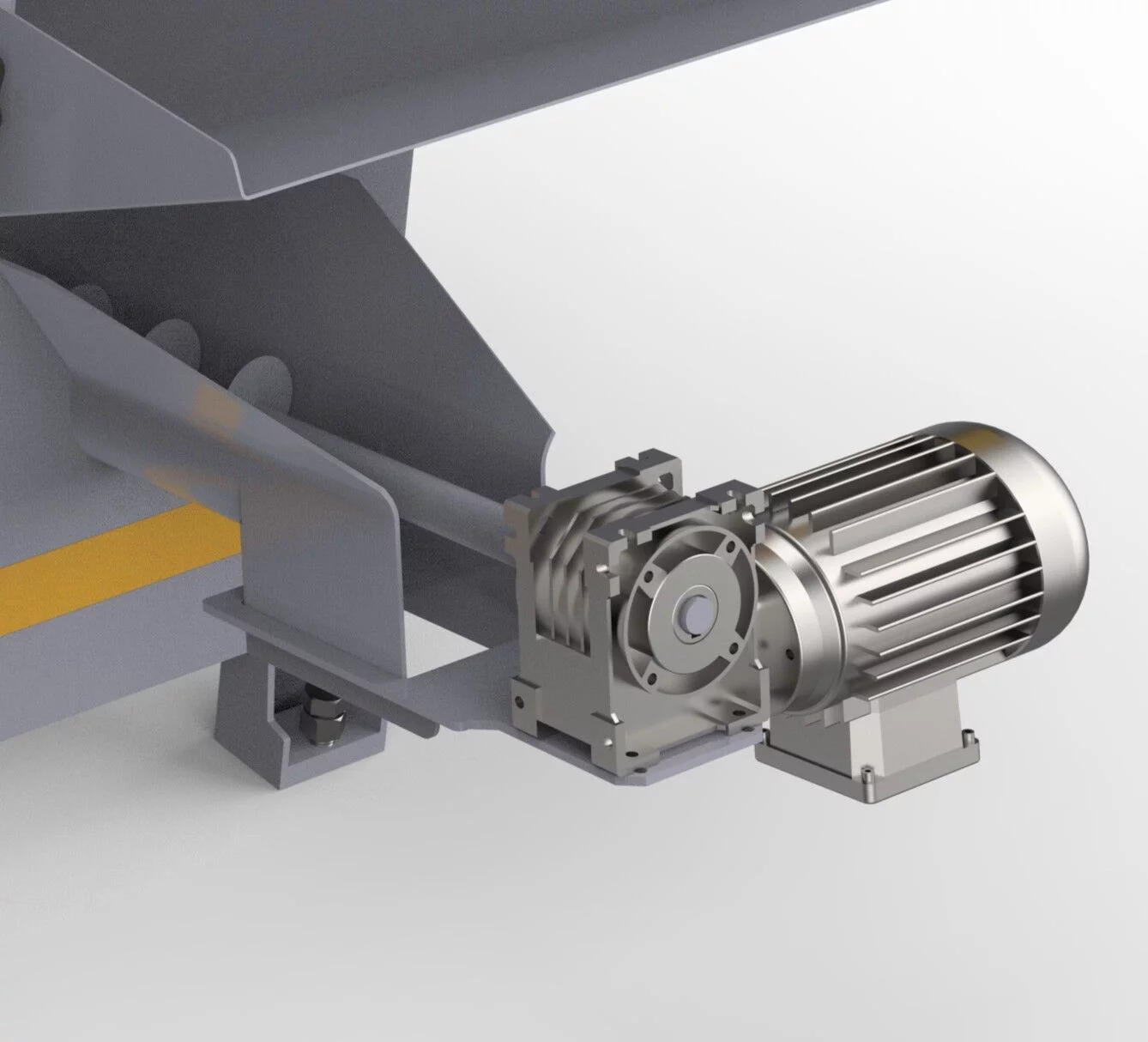

✔ Transporter wiórów
✔ Układ chłodzenia z doprowadzeniem do strefy cięcia
✔ Stół rolkowy: 1x600 mm + 1x1200 mm
✔ Liczniki cięć i tolerancji podawania (±0,2 mm)
✔ Płynna regulacja prędkości cięcia
✔ Czujnik zacisku imadła
✔ Automatyczne zatrzymanie w przypadku zerwania taśmy
✔ Manualna regulacja kąta cięcia do 60°
📣 Obsługa głosowa i bezpieczeństwo
Maszyna informuje operatora za pomocą komunikatów dźwiękowych o zakończeniu cyklu cięcia lub o błędach systemu. System wyłączników awaryjnych, krańcowych oraz mikro-wyłączników gwarantuje pełne bezpieczeństwo pracy.
